精威選別秤的工作原理及應用場景介紹
發布時間：2022-12-23 09:17:08 瀏覽量：
選別秤
主要用來通過產品重量對產品進行多個等級的分選，廣泛應用于制藥、食品、水產、家禽類等行業的在線重量分選?？芍苯犹娲斯しQ重，以達到提高生產效率，提高準確度和減少人工，降低成本的目的。
工作原理
選別秤的重量檢測及選別是由重量傳感器、AD 模塊、PLC 以及選別機構共同完成的。
1
重量傳感器將重量信息轉化為以“電壓”形式存在的模擬量信號；
2
AD 模塊對采集到的模擬量信號進行模數轉換，轉換為與之相對應的重量數據（即位于稱量輸送帶上產品的實時重量）；
3
PLC 從AD 模塊中讀取出產品的實時重量，通過對被測產品經過稱重輸送帶的整個過程的所有重量數據進行分析和計算，計算出被測產品的重量，同時PLC 將判斷得到的重量數據是否在所需要的重量范圍內，如果不在所需要的重量范圍內，機器將啟動皮帶反轉動作，剔除重量不合格的產品。
基本介紹
NO.1
本機器主要是對包裝好的產品在輸送過程中進行重量檢測，測得重量不合格的產品時則由皮帶反方向動作剔除。
NO.2
本機器主要適用于散料紙袋包裝、塑料包裝、紙盒包裝、金屬膜包裝等軟包裝和硬包裝產品。
NO.3
本機器工作狀態穩定，具有高速、高精度等優點。
NO.4
支持LAN 聯網功能；選配通信板可實現RS232 或RS485 串口通迅。
NO.5
可通過USB 導出每包重量數據及生產記錄。
基本結構

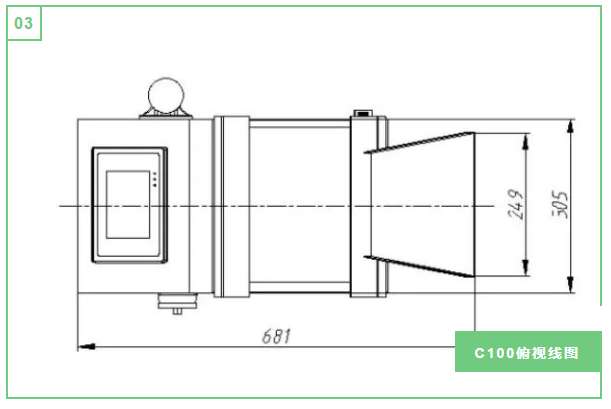

下圖為JW-C100高精度選別秤二維線圖
功能介紹
1.
電箱：電箱內置PLC，對采集的重量數據進行分析、計算和處理，控制輸送帶
電機和選別機構的動作。
2.
稱量帶：內部安裝有重量傳感器以及AD 模塊，采集重量數據。
3.
接料板：在物料掉落時，緩沖其到稱量皮帶的沖擊力，同時起導向作用。
4.
觸摸屏：操作人員與機器交互的界面。
精威選別秤具有檢檢測時速度快、計量精度高、擴充性能強等特點，為生產線上檢重作業提供了更加經濟的解決方案。
